RAYMARINE Solenoidový pilot EV-300 T70160
Kód: T70160Podrobný popis
Systém autopilota pre člny so solenoidom riadeným posilňovačom riadenia
Prehľad elektromagnetu EV-300
Systém EV-300 je určený na použitie na palube plavidiel s elektrohydraulickými riadiacimi systémami ovládanými elektromagnetom. Zahrnutá riadiaca jednotka ovládača ACU300 priamo spolupracuje so solenoidmi kormidlového zariadenia lode a poskytuje presné a spoľahlivé riadenie autopilota.
Solenoidový autopilot EV-300 tiež spolupracuje s hydraulickými pohonnými jednotkami Raymarine a tretej strany s konštantným chodom.

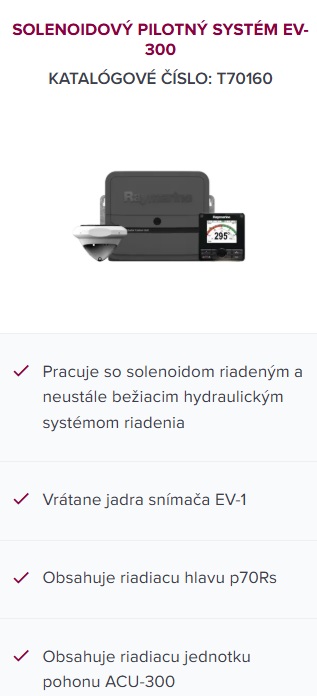

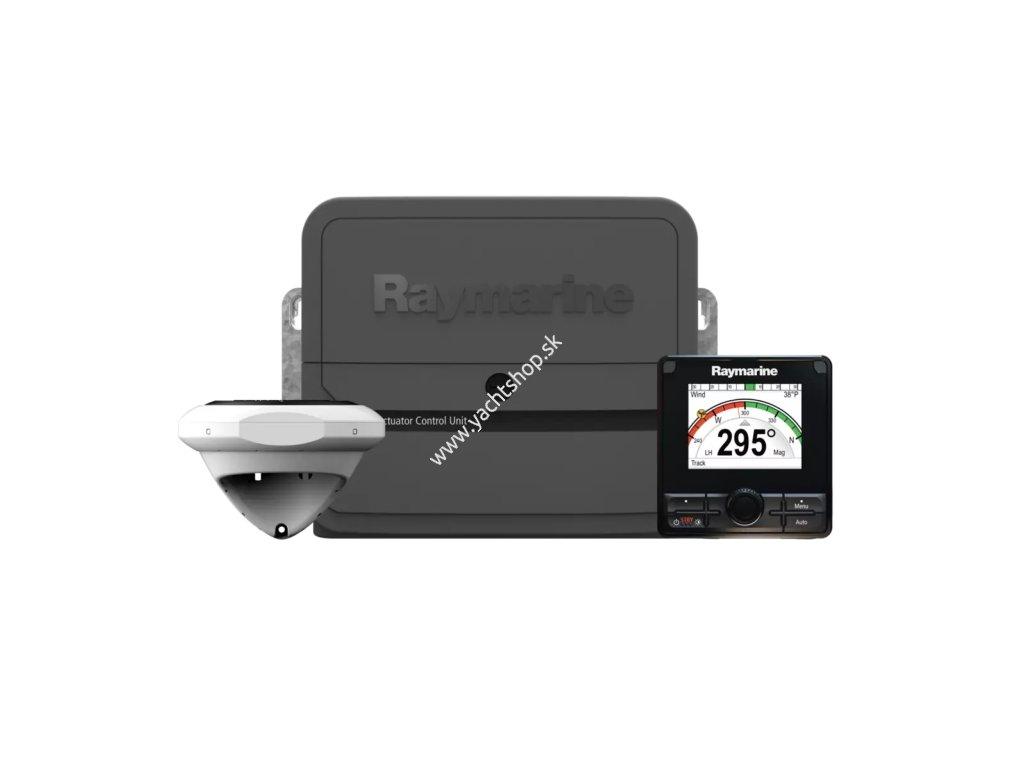

Systém solenoidového autopilota EV-300 obsahuje naše diaľkové ovládanie farebného autopilota p70Rs s otočným ovládačom, jadro snímača EV-1, riadiacu jednotku ovládača EV-300 a súpravu kabeláže autopilota Evolution.
Kľúčové vlastnosti solenoidového pilota EV-300
- Vhodné pre plavidlá s hydraulickými riadiacimi systémami ovládanými solenoidmi
- Pracuje so systémom hydraulického pohonu s konštantným chodom
- SeaTalk NG /NMEA2000 na prepojenie s prístrojmi a mapovými plotrmi
- Nevyžaduje žiadne zložité nastavovanie ani kalibráciu autopilota.
- Obsahuje jadro snímača EV-1. Inteligentný 9-osový snímač kurzu, ktorý využíva technológiu leteckého navádzania na prispôsobenie a vývoj meniacim sa podmienkam na mori a dynamike plavidiel
Zdroje solenoidu EV-300
| Súlad | |
|---|---|
| Normy |
Európa: 2004/108/ES, Austrália a Nový Zéland: C-Tick, úroveň zhody 2 |
| Fyzické | |
|---|---|
| Rozmery |
Šírka: 285 mm (11,2 palca), Výška: 211,5 mm (8,3 palca), Hĺbka: 64,5 mm (2,5 palca) |
| Hmotnosť |
2,2 kg (4,84 libier) |
| Sila | |
|---|---|
| Spotreba energie (pohotovostný režim) - hlavný zdroj napájania |
300 mA (12/24 V) |
| Výstupný výkon do zbernice SeaTalkng |
3 A @ 12 V (poistka chránená pri 3 A) |
| Spotreba energie (pohotovostný režim) - zbernica SeaTalkng |
20 mA (12 V) |
| Menovité napájacie napätie |
12/24 V jednosmerný prúd |
| Rozsah prevádzkového napätia |
10,8 V dc až 31,2 V dc |
| LEN (číslo ekvivalentu zaťaženia NMEA 2000) |
1 |
| Environmentálne | |
|---|---|
| Relatívna vlhkosť |
Max. 93 % |
| Hodnotenie vodotesnosti |
Odolné voči kvapkaniu |
| Skladovacia teplota |
-30 °C až +70 °C (-22 °F až 158 °F) |
| Prevádzková teplota |
-20 °C až +55 °C (-4 °F až 131 °F) |
Čo je v krabici?
| 1 |
ACU jednotka |
| 2 |
Dokumentácia |
| 3 |
Skrutky (typ panvovej hlavy) |
| 4 |
SeaTalkng ostrohu k holým drôtom kábel 1 m (3,3 ft) |
