RAYMARINE RAY90 Pevná montáž VHF
Kód: E70492Súvisiaci tovar
Podrobný popis

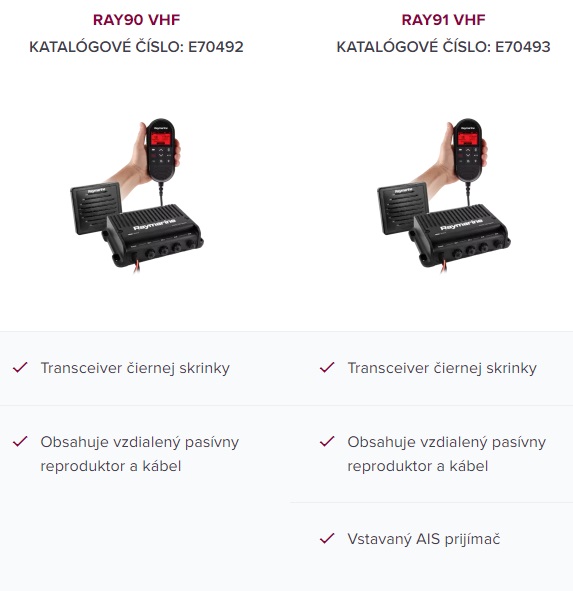

RAY90
Elegantné, modulárne, čierne skrinky VHF rádiové systémy umožňujúce diskrétnu montáž a úsporu miesta na palubnej doske.
MODULÁRNY DVOJSTANIČNÝ VHF RÁDIOVÝ SYSTÉM
Modulárne VHF rádio Ray90 Raymarine s pevnou montážou prináša komunikáciu medzi viacerými stanicami na úplne novú úroveň výkonu, výkonu a flexibility. Ray90 je dizajn čiernej skrinky s transceiverom, ktorý sa skrýva mimo dohľadu, zatiaľ čo ergonomické slúchadlo RayMic a diaľkový reproduktor poskytujú plné ovládanie rádia s krištáľovo čistým zvukom.
Okrem toho, že je Ray91 plne vybavený VHF rádiový systém, má tiež zabudovaný prijímač automatického identifikačného systému (AIS). Ray91 môže prijímať navigačné a bezpečnostné vysielanie z blízkych plavidiel vybavených AIS a zdieľať ich s vaším kompatibilným MFD, mapovým plotrom, radarom a prístrojmi.
KĽÚČOVÉ VLASTNOSTI RAY90 A RAY91
- Dizajn čiernej skrinky pre diskrétnu montáž a úsporu miesta na palubnej doske
- Bohaté funkcie VHF rádia s podporou viacerých staníc
- K dispozícii je bezdrôtové slúchadlo a aktívny reproduktor
- Vrátane káblového slúchadla a pasívneho reproduktora
- Rozšíriteľné na 2 slúchadlá
- Zabudovaný reproduktor a generátor signálu hmly
- GPS prijímač (voliteľná externá anténa)
- Digitálne selektívne volanie triedy D
- Jednoduchá sieť NMEA2000 a NMEA0183
- Ray91 je vybavený vstavaným automatickým identifikačným systémom (AIS) triedy B prijímača
Ray90 je vybavený výkonným 25-wattovým vysielačom a komerčnou elektronikou pre dlhú životnosť a vynikajúci výkon. Štandardom je skenovanie kanálov, dvojité hodinky, tri hodinky a upozornenie na počasie. Rádio digitálneho selektívneho volania triedy D a integrované GPS uľahčujú nastavenie pokročilých funkcií bezpečnosti a volania. Jednoducho zadajte číslo MMSI vášho plavidla počas nastavovania a ste pripravení ísť. Na prevádzku GPS je potrebná voliteľná pasívna GPS anténa GA150.
Ray91 je tiež vybavený integrovaným prijímačom automatického identifikačného systému (AIS). Použite Ray91 na príjem navigačných a bezpečnostných vysielaní z blízkych plavidiel vybavených AIS a zdieľajte ich cez NMEA2000 alebo NMEA0183 s kompatibilnými MFD. Plavidlá vybavené AIS možno ľahko identifikovať spolu s ich názvom plavidla, kurzom, rýchlosťou, CPA a ďalšími informáciami o plavbe.
Sledovanie polohy
Použite funkciu sledovania polohy Ray90, aby ste mali prehľad o až 5 blízkych plavidlách vybavených DSC. Ich pozície sa automaticky zdieľajú s vaším Raymarine MFD. Dávajte pozor na ostatné lode vo vašej cestovnej skupine, monitorujte plavidlá, ktoré vás zaujímajú, alebo spravujte svoju miestnu flotilu. V Európe Ray90 podporuje systém ATIS na splavných vnútrozemských vodných cestách.
Loudhailer
Vstavaný reproduktor Ray90 vás bude počuť na palube a cez prístav. Pripojte voliteľný klaksón a dajte najavo svoju prítomnosť pomocou 30-wattového zvukového výstupu a 2-pásmového spätného hovoru. Keď sa zahmlí, reproduktor sa dá nastaviť aj tak, aby automaticky zaznel požadované hmlové signály pre plaviace sa a kotviace plavidlá.
Vodotesný a odolný
Jednotka transceiveru Ray90 je odliata z pevného hliníka pre odolnosť proti nárazom a vibráciám a maximálny odvod tepla. Slúchadlá RayMic majú super jasné podsvietenie pre ľahké sledovanie za všetkých podmienok a nadrozmerné klávesy poskytujú istý úchop s jednoduchým prístupom k bežne používaným funkciám.
Komunikačná elektráreň
Ray91 je vybavený výkonným 25-wattovým vysielačom a komerčnou elektronikou pre dlhú životnosť a vynikajúci výkon. Štandardom je skenovanie kanálov, dvojité hodinky, tri hodinky a upozornenie na počasie. Rádio digitálneho selektívneho volania triedy D a integrované GPS uľahčujú nastavenie pokročilých funkcií bezpečnosti a volania. Jednoducho zadajte číslo MMSI vášho plavidla počas nastavovania a ste pripravení ísť. Na prevádzku GPS je potrebná voliteľná pasívna GPS anténa GA150.
Rozšírte svoj systém
Systém Ray90/91 obsahuje 1 káblové slúchadlo RayMic a súpravu pasívnych reproduktorov. Rozšírte svoj systém o ďalšie slúchadlo RayMic a vzdialený reproduktor. Pre hlučné prostredie zvoľte voliteľný aktívny vzdialený reproduktor. Bez ohľadu na to, aké malé alebo aké veľké je vaše plavidlo, Ray90/91 má všetok výkon a výkon, ktorý potrebujete pre základnú komunikáciu, bezpečnosť a prehľad o situácii na vode.
Výkonová špecifikácia
| Menovité napájacie napätie |
12 V dc (s ochranou proti prepätiu) |
| Rozsah prevádzkového napätia |
10,2 V dc až 16 V dc |
| Požiadavky na poistky |
• Inline poistka = 10 A |
| Terajšia konzumácia |
• Menej ako 6 A pri vysokom výkone (13,6 V) |
| LEN |
1 |
| Prevádzková teplota |
-25?C (-13?F) až +55?C (131?F) |
| Skladovacia teplota |
-25?C (-13?F) až +70?C (158?F) |
| Relatívna vlhkosť |
95 % |
| Vodeodolný |
IPx6 a IPx7 |
Spojenia
| Káblové slúchadlá |
x 2 cez konektory HS1 a HS2 |
| Bezdrôtový rozbočovač |
x 1 cez hub konektor |
| GNSS (GPS) anténa |
x 1 cez konektor GPS (TNC) |
| VHF anténa / rozbočovač |
x 1 cez VHF konektor (50 Ohm SO239) |
| Vstup NMEA 0183 |
x 1 cez holé vodiče na dátovom kábli |
| Výstup NMEA 0183 |
x 1 cez holé vodiče na dátovom kábli |
| NMEA 2000 / SeaTalkng® |
x 1 cez konektor N2K (DeviceNet). |
| Hlasný hlásateľ |
x 1 cez holé vodiče na dátovom kábli. |
VHF vysielač
| Kanály |
Všetky dostupné americké, medzinárodné a kanadské morské pásma VHF |
| Frekvenčný rozsah |
156,025 MHz až 157,425 MHz / 155,500 MHz až 161,425 MHz (súkromné ??kanály) |
| Stabilita frekvencie |
+/- 1,5 ppm |
| Kanálový rozstup |
25 kHz |
| Výstupný výkon |
• Nastavenie nízkeho výkonu — 1 W |
| Falošné emisie |
Lepšie ako –36 dBm pri 25 W (menej ako 0,25 ?W) |
| Maximálna odchýlka |
+/- 5 kHz |
| Impedancia antény |
50 ohmov (typické) |
Prijímač
| Typ prijímača |
Super heterodyn s dvojitou konverziou |
| Kanály |
Všetky dostupné americké, medzinárodné a kanadské morské pásma VHF |
| Frekvenčný rozsah |
156,050 MHz až 163,275 MHz / 155,500 MHz až 161,425 MHz (súkromné ??kanály) |
| Citlivosť |
Lepšie ako 1 mikrovolt EMF @ 20dB SINAD |
| Citlivosť squelch |
Menej ako -2 dB? EMF |
| Hukot a hluk |
Lepšie ako -40 dB |
| Skreslenie zvuku |
menej ako 10 % |
| Citlivosť prijímača |
• Vzdialenosť — 119 dBm (0,25uV) @ 12dB SINAD (typická) |
| Selektivita susedných kanálov |
Viac ako 70 dB |
| Odmietnutie falošnej odpovede |
Viac ako 70 dB |
| Intermodulačné odmietnutie |
Viac ako 68 dB |
GNSS (GPS)
| Kanály |
72 |
| Studený štart |
29 sekúnd |
| Citlivosť IC prijímača |
• Sledovanie a navigácia = -167 dBm |
| GNSS kompatibilita |
• GPS |
| Kompatibilita SBAS |
• QZSS |
| Špeciálne vlastnosti |
Aktívne rušenie a redukcia rušenia |
| Prevádzková frekvencia |
• GPS L1 C/A |
| Akvizícia signálu |
Automaticky |
| Aktualizácia almanachu |
Automaticky |
| Geodetický dátum |
WGS-84 (alternatívy dostupné cez Raymarine MFD) |
| Obnovovacia frekvencia |
20 Hz (20-krát za sekundu súbežný GNSS) |
| Anténa |
• Externá — Vyžaduje sa externá pasívna anténa |
| Presnosť horizontálnej polohy |
• Autonómne = 2,5 m (8,2 stôp) |
AIS iba RAY91
| Typ triedy |
Iba prijímač |
Obsah balenia
| 1 |
Ray90 / Ray91 VHF DSC rádiová základňová stanica (vrátane namontovaného napájacieho a dátového kábla). |
| 2 |
Drôtové puzdro na slúchadlo. |
| 3 |
Drôtové slúchadlo. |
| 4 |
Kábel káblového adaptéra slúchadla s RCA Audio 400 mm (1,3 ft) |
| 5 |
Pasívny reproduktor a rám |
| 6 |
Pasívne montážne tesnenie reproduktorov |
| 7 |
4 x M4x25 skrutky (na upevnenie káblového reproduktora) |
| 8 |
Dokumentácia |
| 9 |
4 x M4x25 skrutky (pre montáž základňovej stanice) |
| 10 |
6 x M4x12 skrutky (pre držiak na slúchadlo a montáž hákovej dosky) |
| 11 |
Kábel adaptéra DeviceNet na SeaTalkng 1 m (3,28 stôp). |
| 12 |
Háčik na slúchadlá. |
| 13 |
Montážna doska káblov cez panel. |
| 14 |
Tesnenie montážnej dosky kábla cez panel |
| 15 |
Matica na upevnenie kábla cez panel. |
| 16 |
Skrutky montážnej dosky kábla cez panel x 3 |
| 17 |
Protiprachový uzáver na pripevnenie kábla cez panel. |
