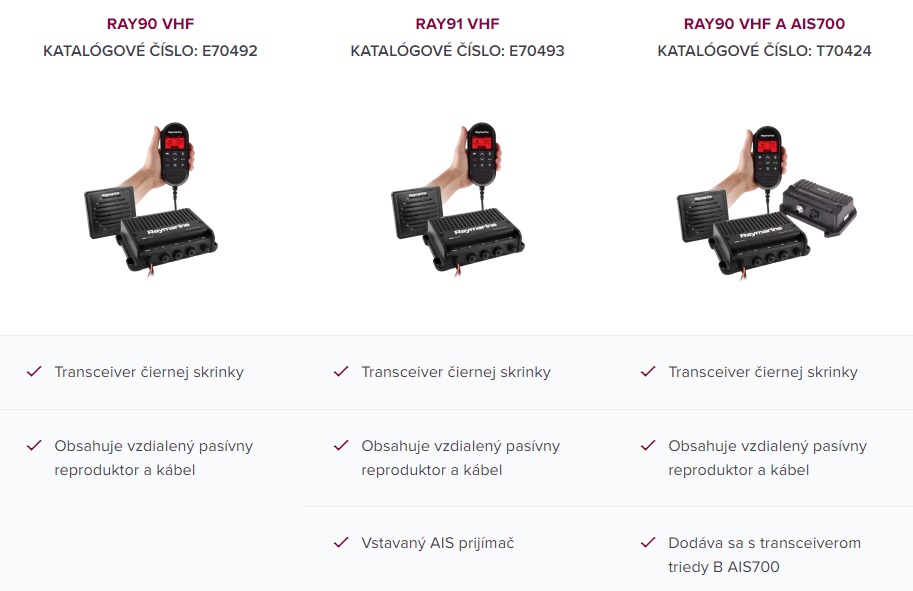

RAYMARINE RAY90 + AIS700 - set E70476 + E70492

Kód: T70424

Neohodnotené

2 330,89 € / set 1 895,03 € bez DPH

Môžeme doručiť do: 10.11.2025 Možnosti doručenia

Detailné informácie

Podrobný popis

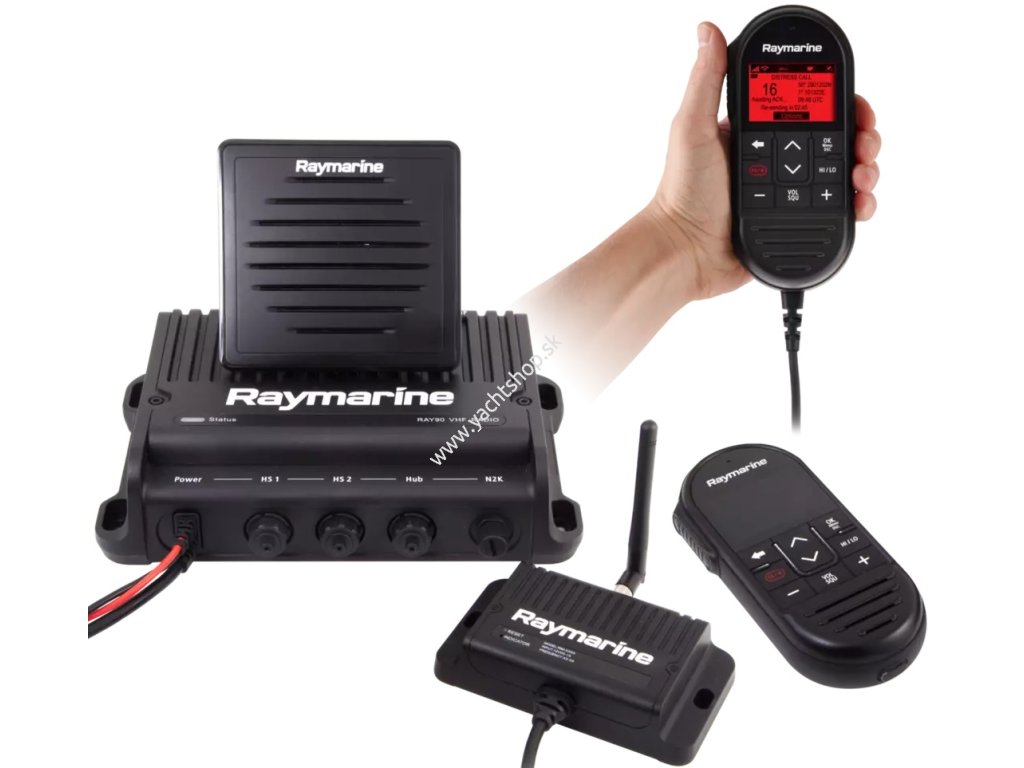

RAY90

Elegantné, modulárne, čierne skrinky VHF rádiové systémy umožňujúce diskrétnu montáž a úsporu miesta na palubnej doske.

MODULÁRNY DVOJSTANIČNÝ VHF RÁDIOVÝ SYSTÉM

Modulárne VHF rádio Ray90 Raymarine s pevnou montážou prináša komunikáciu medzi viacerými stanicami na úplne novú úroveň výkonu, výkonu a flexibility. Ray90 je dizajn čiernej skrinky s transceiverom, ktorý sa skrýva mimo dohľadu, zatiaľ čo ergonomické slúchadlo RayMic a diaľkový reproduktor poskytujú plné ovládanie rádia s krištáľovo čistým zvukom.

Okrem toho, že je Ray91 plne vybavený VHF rádiový systém, má tiež zabudovaný prijímač automatického identifikačného systému (AIS). Ray91 môže prijímať navigačné a bezpečnostné vysielanie z blízkych plavidiel vybavených AIS a zdieľať ich s vaším kompatibilným MFD, mapovým plotrom, radarom a prístrojmi.

KĽÚČOVÉ VLASTNOSTI RAY90 A RAY91

Dizajn čiernej skrinky pre diskrétnu montáž a úsporu miesta na palubnej doske
Bohaté funkcie VHF rádia s podporou viacerých staníc
K dispozícii je bezdrôtové slúchadlo a aktívny reproduktor
Vrátane káblového slúchadla a pasívneho reproduktora
Rozšíriteľné na 2 slúchadlá
Zabudovaný reproduktor a generátor signálu hmly
GPS prijímač (voliteľná externá anténa)
Digitálne selektívne volanie triedy D
Jednoduchá sieť NMEA2000 a NMEA0183
Ray91 je vybavený vstavaným automatickým identifikačným systémom (AIS) triedy B prijímača

Ray90 je vybavený výkonným 25-wattovým vysielačom a komerčnou elektronikou pre dlhú životnosť a vynikajúci výkon. Štandardom je skenovanie kanálov, dvojité hodinky, tri hodinky a upozornenie na počasie. Rádio digitálneho selektívneho volania triedy D a integrované GPS uľahčujú nastavenie pokročilých funkcií bezpečnosti a volania. Jednoducho zadajte číslo MMSI vášho plavidla počas nastavovania a ste pripravení ísť. Na prevádzku GPS je potrebná voliteľná pasívna GPS anténa GA150.

Ray91 je tiež vybavený integrovaným prijímačom automatického identifikačného systému (AIS). Použite Ray91 na príjem navigačných a bezpečnostných vysielaní z blízkych plavidiel vybavených AIS a zdieľajte ich cez NMEA2000 alebo NMEA0183 s kompatibilnými MFD. Plavidlá vybavené AIS možno ľahko identifikovať spolu s ich názvom plavidla, kurzom, rýchlosťou, CPA a ďalšími informáciami o plavbe.

Sledovanie polohy

Použite funkciu sledovania polohy Ray90, aby ste mali prehľad o až 5 blízkych plavidlách vybavených DSC. Ich pozície sa automaticky zdieľajú s vaším Raymarine MFD. Dávajte pozor na ostatné lode vo vašej cestovnej skupine, monitorujte plavidlá, ktoré vás zaujímajú, alebo spravujte svoju miestnu flotilu. V Európe Ray90 podporuje systém ATIS na splavných vnútrozemských vodných cestách.

Loudhailer

Vstavaný reproduktor Ray90 vás bude počuť na palube a cez prístav. Pripojte voliteľný klaksón a dajte najavo svoju prítomnosť pomocou 30-wattového zvukového výstupu a 2-pásmového spätného hovoru. Keď sa zahmlí, reproduktor sa dá nastaviť aj tak, aby automaticky zaznel požadované hmlové signály pre plaviace sa a kotviace plavidlá.

Vodotesný a odolný

Jednotka transceiveru Ray90 je odliata z pevného hliníka pre odolnosť proti nárazom a vibráciám a maximálny odvod tepla. Slúchadlá RayMic majú super jasné podsvietenie pre ľahké sledovanie za všetkých podmienok a nadrozmerné klávesy poskytujú istý úchop s jednoduchým prístupom k bežne používaným funkciám.

Komunikačná elektráreň

Ray91 je vybavený výkonným 25-wattovým vysielačom a komerčnou elektronikou pre dlhú životnosť a vynikajúci výkon. Štandardom je skenovanie kanálov, dvojité hodinky, tri hodinky a upozornenie na počasie. Rádio digitálneho selektívneho volania triedy D a integrované GPS uľahčujú nastavenie pokročilých funkcií bezpečnosti a volania. Jednoducho zadajte číslo MMSI vášho plavidla počas nastavovania a ste pripravení ísť. Na prevádzku GPS je potrebná voliteľná pasívna GPS anténa GA150.

Rozšírte svoj systém

Systém Ray90/91 obsahuje 1 káblové slúchadlo RayMic a súpravu pasívnych reproduktorov. Rozšírte svoj systém o ďalšie slúchadlo RayMic a vzdialený reproduktor. Pre hlučné prostredie zvoľte voliteľný aktívny vzdialený reproduktor. Bez ohľadu na to, aké malé alebo aké veľké je vaše plavidlo, Ray90/91 má všetok výkon a výkon, ktorý potrebujete pre základnú komunikáciu, bezpečnosť a prehľad o situácii na vode.

Výkonová špecifikácia

Menovité napájacie napätie	12 V dc (s ochranou proti prepätiu)
Rozsah prevádzkového napätia	10,2 V dc až 16 V dc
Požiadavky na poistky	• Inline poistka = 10 A • Tepelný istič = 7 A
Terajšia konzumácia	• Menej ako 6 A pri vysokom výkone (13,6 V) • Pohotovostný režim: 600 mA • Príjem: 2 A • Hlasitý zvuk: 3 A (8 Ω) / 6 A (4 Ω)
LEN	1

Špecifikácia prostredia


Prevádzková teplota	-25?C (-13?F) až +55?C (131?F)
Skladovacia teplota	-25?C (-13?F) až +70?C (158?F)
Relatívna vlhkosť	95 %
Vodeodolný	IPx6 a IPx7

Spojenia

Káblové slúchadlá	x 2 cez konektory HS1 a HS2
Bezdrôtový rozbočovač	x 1 cez hub konektor
GNSS (GPS) anténa	x 1 cez konektor GPS (TNC)
VHF anténa / rozbočovač	x 1 cez VHF konektor (50 Ohm SO239)
Vstup NMEA 0183	x 1 cez holé vodiče na dátovom kábli
Výstup NMEA 0183	x 1 cez holé vodiče na dátovom kábli
NMEA 2000 / SeaTalkng®	x 1 cez konektor N2K (DeviceNet).
Hlasný hlásateľ	x 1 cez holé vodiče na dátovom kábli.

VHF vysielač

Kanály	Všetky dostupné americké, medzinárodné a kanadské morské pásma VHF
Frekvenčný rozsah	156,025 MHz až 157,425 MHz / 155,500 MHz až 161,425 MHz (súkromné ??kanály)
Stabilita frekvencie	+/- 1,5 ppm
Kanálový rozstup	25 kHz
Výstupný výkon	• Nastavenie nízkeho výkonu — 1 W • Nastavenie vysokého výkonu — 25 W
Falošné emisie	Lepšie ako –36 dBm pri 25 W (menej ako 0,25 ?W)
Maximálna odchýlka	+/- 5 kHz
Impedancia antény	50 ohmov (typické)

Prijímač

Typ prijímača	Super heterodyn s dvojitou konverziou
Kanály	Všetky dostupné americké, medzinárodné a kanadské morské pásma VHF
Frekvenčný rozsah	156,050 MHz až 163,275 MHz / 155,500 MHz až 161,425 MHz (súkromné ??kanály)
Citlivosť	Lepšie ako 1 mikrovolt EMF @ 20dB SINAD
Citlivosť squelch	Menej ako -2 dB? EMF
Hukot a hluk	Lepšie ako -40 dB
Skreslenie zvuku	menej ako 10 %
Citlivosť prijímača	• Vzdialenosť — 119 dBm (0,25uV) @ 12dB SINAD (typická) • Miestna — 110dBm (0,7uV) @ 12dB SINAD (typická)
Selektivita susedných kanálov	Viac ako 70 dB
Odmietnutie falošnej odpovede	Viac ako 70 dB
Intermodulačné odmietnutie	Viac ako 68 dB

GNSS (GPS)

Kanály	72
Studený štart	29 sekúnd
Citlivosť IC prijímača	• Sledovanie a navigácia = -167 dBm • Opätovné získanie = -160 dBm • Studený štart = -146 dBm • Horúci štart = -156 dBm
GNSS kompatibilita	• GPS • GLONASS • Beidou
Kompatibilita SBAS	• QZSS • WAAS • EGNOS • MSAS • GAGAN
Špeciálne vlastnosti	Aktívne rušenie a redukcia rušenia
Prevádzková frekvencia	• GPS L1 C/A • GLONASS L10F • Beidou B1
Akvizícia signálu	Automaticky
Aktualizácia almanachu	Automaticky
Geodetický dátum	WGS-84 (alternatívy dostupné cez Raymarine MFD)
Obnovovacia frekvencia	20 Hz (20-krát za sekundu súbežný GNSS)
Anténa	• Externá — Vyžaduje sa externá pasívna anténa
Presnosť horizontálnej polohy	• Autonómne = 2,5 m (8,2 stôp) • SBAS = 2 m (6,56 stôp)

AIS iba RAY91

Typ triedy

Iba prijímač

Obsah balenia

1	Ray90 / Ray91 VHF DSC rádiová základňová stanica (vrátane namontovaného napájacieho a dátového kábla).
2	Drôtové puzdro na slúchadlo.
3	Drôtové slúchadlo.
4	Kábel káblového adaptéra slúchadla s RCA Audio 400 mm (1,3 ft)
5	Pasívny reproduktor a rám
6	Pasívne montážne tesnenie reproduktorov
7	4 x M4x25 skrutky (na upevnenie káblového reproduktora)
8	Dokumentácia
9	4 x M4x25 skrutky (pre montáž základňovej stanice)
10	6 x M4x12 skrutky (pre držiak na slúchadlo a montáž hákovej dosky)
11	Kábel adaptéra DeviceNet na SeaTalkng 1 m (3,28 stôp).
12	Háčik na slúchadlá.
13	Montážna doska káblov cez panel.
14	Tesnenie montážnej dosky kábla cez panel
15	Matica na upevnenie kábla cez panel.
16	Skrutky montážnej dosky kábla cez panel x 3
17	Protiprachový uzáver na pripevnenie kábla cez panel.

AIS700 od Raymarine je vysielač a prijímač triedy B s automatickým identifikačným systémom (AIS) navrhnutý na použitie s multifunkčnými navigačnými zobrazovacími systémami Raymarine. Ako transceiver triedy B AIS AIS700 nielen prijíma vysielanie z iných plavidiel, ale tiež prenáša informácie o vašej vlastnej lodi, čím vám pomáha byť videný na systémoch iných plavidiel.

Plne vysielajte a prijímajte AIS pre lepšie situačné povedomie a bezpečnosť
Najnovšia sieť SO-TDMA pre dlhší dosah a rýchlejší výkon
Vstavaný rozdeľovač antén zjednodušuje inštaláciu s existujúcou rádiovou anténou VHF*
Kompatibilné s NMEA2000, NMEA0183, PC (nastavenie a diagnostika) a SeaTalkng.
Tichý režim prepínateľný softvérom alebo hardvérom pre lepšie zabezpečenie v prípade potreby

ENVIRONMENTÁLNE ŠPECIFIKÁCIE

Prevádzková teplota	-15°C až +55°C
Skladovacia teplota	-20 °C až +75 °C
Vniknutie vody	IPX6 a IPX7
Vlhkosť	Až 93 % pri 40 °C

VÝKONOVÉ ŠPECIFIKÁCIE

Zdroj	12V a 24 nominálnych
Spotreba energie	<3 W
Špičkový prúd	3A
Číslo ekvivalentu zaťaženia	1 LEN

RF ŠPECIFIKÁCIE

DSC prijímač	Realizované zdieľaním času s jedným TDMA prijímačom
Prijímač 1 pásmo	156,025 MHz až 162,025 MHz (v krokoch po 25 kHz)
Prijímač 2 pásmový	156,025 MHz až 162,025 MHz (v krokoch po 25 kHz)
Vysielacie pásmo	156,025 MHz až 162,025 MHz (v krokoch po 25 kHz)
Špecifikácia vysielača	Aby spĺňali príslušné sekcie IEC 62287-2
Špecifikácia prijímača	Aby spĺňali príslušné sekcie IEC 62287-2
Špecifikácia transceivera	Aby spĺňali príslušné sekcie IEC 62287-2
GPS prijímač	u-blox MAX-M8W
Kanály prijímača GPS	72 kanálov
Čas získania GPS studeného štartu	Nominálna 26s
Pozičný zdroj	GPS a GLONASS
Výkon AIS	5W SOTDMA

ŠPECIFIKÁCIE ANTÉNNEHO ROZBOČOVAČA

Rozsah prevádzkovej frekvencie	156,0 MHz až 162,025 MHz Vysielanie 156,0 MHz až 162,025 MHz Príjem
Strata vloženia AIS RX cesta	0 dB
Strata vloženia AIS TX cesta	<1 dB
Strata vloženia VHF RX cesta	0 dB
Stratová VHF TX cesta	<1 dB
Port AIS na riadenie napájania	Maximálny príkon 5W
Napájanie VHF port	Príkon 25W
Čas prepnutia RX na VHF TX	10uS Max
Čas prepnutia RX na AIS TX	10uS Max
Čas prepnutia VHF TX na AIS TX	10uS Max
Čas prepnutia akéhokoľvek TX na RX	10uS Max
Impedancia VHF portu	50 ohmov
Impedancia portu AIS	50 ohmov
Impedancia anténneho portu	50 ohmov
Izolácia portu VHF na AIS	> 28 dB (v oboch smeroch)
Minimálny vstupný výkon VHF pre prepínanie	400 mW

*Ak chcete zdieľať anténu VHF, anténa by mala spĺňať nasledujúce požiadavky (nominálne naladená na 159 MHz):

Frekvenčné pásmo	156,025 MHz až 162,025 MHz
VSWR (Rádio so stojatými vlnami napätia)	Nemalo by presiahnuť 2:1
Impedancia	50 ohmov
zisk	Maximálne 3dBi
Konektor	PL-259

EXTERNÉ PRIPOJENIA

Typ konektora antény VHF	SO-239 koaxiálny
Typ rádiového konektora VHF	SO-239 koaxiálny
GNSS anténny konektor	50Ω TNC koaxiálny
NMEA2000	Muž DeviceNet
USB	Micro-B
Izolácia externého rozhrania	Rozhrania NMEA0183 a NMEA 2000 na začlenenie galvanického oddelenia od napájacieho zdroja, ako to vyžaduje príslušná špecifikácia rozhrania.
NMEA0183 rozhranie 1 (MFD pripojenie)	Vyhovujúce NMEA 0183 HS (IEC 61162-1), obojsmerné, úrovne RS422. 4-vodičové rozhranie (diferenciálna signalizácia). Konfigurovateľná prenosová rýchlosť. Vstup do MFD z AIS.
Rozhranie NMEA0183 2 (pripojenie prístroja NMEA0183)	Vyhovuje NMEA 0183 (IEC 61162-1), obojsmerné, úrovne RS422. 4-vodičové rozhranie (diferenciálna signalizácia). 4vodičové rozhranie (diferenciálna signalizácia) Konfigurovateľná prenosová rýchlosť
USB rozhranie (pripojenie k PC)	Protokol NMEA 0183 HS (IEC 61162-1) kompatibilný, obojsmerný port USB, 38,4 kBaud

Dodatočné parametre

Kategória:	Vysielačky VHF, Bluetooth
EAN:	723193823187
EAN:	723193823187
