RAYMARINE RADOME QUANTUM 2 Q24D Quantum 2 Q24D Dopper Radar – bez kábla
Kód: E70498Podrobný popis
RADOME QUANTUM 2 Q24D
18-palcový Dopplerov impulzný kompresný radom CHIRP
QUANTUM 2 S TECHNOLÓGIOU DOPPLER COLLISION AVOIDANCE TECHNOLOGY
Quantum 2 s Dopplerovou technológiou predchádzania kolíziám uľahčuje rozpoznanie potenciálne nebezpečných cieľov pri navigácii v oblastiach s vysokou premávkou. Vďaka pokročilému Dopplerovmu spracovaniu Quantum 2 okamžite zvýrazní pohyblivé radarové kontakty a farebne ich označí, či ide o prichádzajúce alebo odchádzajúce.
QUANTUM 2 BLACK: BUĎTE INFORMOVANÍ SO ŠTÝLOM
Quantum 2 Black, ktorý ponúka spoľahlivú radarovú navigáciu a štýl, dodáva každému plavidlu úroveň sofistikovanosti. Quantum 2 Black ponúka rovnaký výkon a bezpečnosť zvyšujúce Dopplerovské sledovanie cieľa ako pôvodný biely Quantum 2 v prémiovom čiernom kryte.
KĽÚČOVÉ VLASTNOSTI
-
Quantum 2 Doppler Radar, ideálny pre plachetnice, RIB a menšie motorové člny.
-
K dispozícii ako samostatný skener bez napájacieho alebo dátového kábla alebo s 10m a 15m kabelážou
-
Poskytuje vynikajúcu detekciu krátkeho dosahu a vylepšené detaily cieľa s minimálnym dosahom 18' (6m).
-

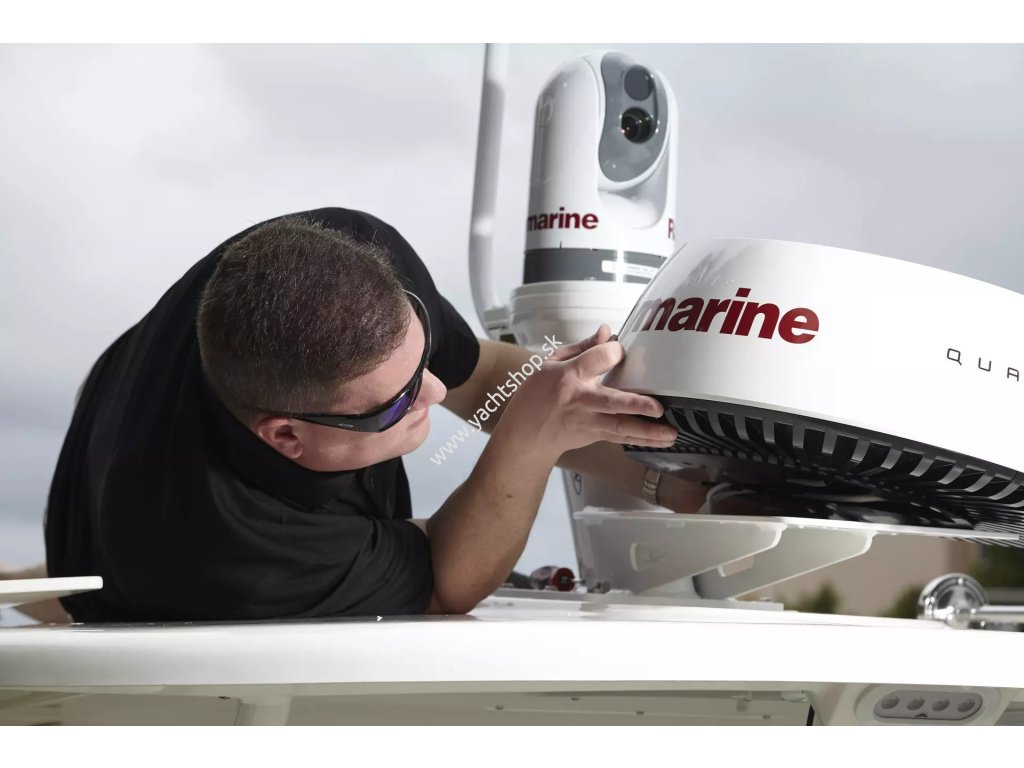

Zjednodušená, rýchla inštalácia a možnosť využitia existujúcich upevňovacích bodov skenera Raymarine
-
Po inštalácii sa Quantum 2 spustí a je pripravený na inštaláciu, pričom poskytuje okamžitú informovanosť
VYNIKAJÚCE PREDCHÁDZANIE KOLÍZIÁM
Ľahko identifikujte nebezpečné ciele. Dopplerovské spracovanie cieľa Raymarine Quantum 2 identifikuje a farebne označí pohyblivé radarové kontakty pre okamžité rozpoznanie a zníženie rizika kolízie. Režim Quantum 2 MARPA poskytuje efektívny prostriedok na sledovanie nebezpečného cieľa. Sledovanie cieľa Raymarine MARPA je rovnaká technológia, ktorej dôveruje Pobrežná stráž Spojených štátov.
| VŠEOBECNÉ ŠPECIFIKÁCIE | |
|---|---|
| Rozmery: Priemer | Výška |
541,0 mm | 209,5 mm |
| Hmotnosť |
5,6 kg |
| Napájacie napätie |
Buď 12 V dc alebo 24 V dc nominálnych Minimum: 10,8 V dc | Maximálne: 31,2 V dc |
| Rozsah prevádzkového napätia |
Minimum: 10,8 V dc | Maximálne: 31,2 V dc |
| Spotreba energie |
Režim vysielania (maximum): 17 W | Pohotovostný režim: 7 W | Režim spánku (platí len pre radary pripojené cez Wi-Fi): 2 W |
| Vodeodolný |
IPX6 |
| Rozsah prevádzkových teplôt |
-10 °C až +55 °C |
| Rozsah skladovacích teplôt |
-25 °C až +70 °C |
| Ďalšie podmienky skladovania |
Skladujte vo zvislej polohe; neblokujte vetracie otvory na spodnej strane |
| Vlhkosť |
Až 95 % pri 35 °C |
| Maximálna rýchlosť vetra |
100 kts |
| VYSIELAČ | |
|---|---|
| Typ |
X-pásmový polovodičový vysielač s technológiou pulznej kompresie |
| Vysielacia frekvencia |
9354 MHz až 9446 MHz |
| Špičkový výstupný výkon |
20W |
| Duplexer |
Cirkulátor |
| Šírka impulzov (3 dB) |
40 ns až 14,7 us |
| Dĺžky cvrnkania |
400 ns až 22 nám |
| Frekvencia opakovania impulzov |
920 Hz až 5900 Hz |
| Šírka pásma cvrlikania |
Až 32 MHz |
| Pohotovostný režim |
Otáčanie skenera - VYPNUTÉ | Prenos skenerom - VYPNUTÝ | Wi-Fi pripojenie - ZAPNUTÉ |
| ANTÉNA | |
|---|---|
| Typ |
Opravné pole |
| Šírka lúča (nominálna) |
Horizontálne: 4,9° | Vertikálne: 20° |
| Polarizácia |
Horizontálne |
| Rýchlosť rotácie |
24 ot./min |
| PRIJÍMAČ | |
|---|---|
| IF frekvencia |
26 MHz |
| Hlukové číslo |
Menej ako 4 dB |
| DOPPLER | |
|---|---|
| Sledovanie cieľa |
Sledovanie 25 simultánnych cieľov MARPA a / alebo ARPA |
| Cieľové filtrovanie |
Režim True Motion identifikuje iba tie objekty, ktoré sa pohybujú vzhľadom na plavidlo |
| KOMPATIBILITA | |
|---|---|
| Typ radaru |
Quantum 2 s Dopplerom |
| Kompatibilita s MFD |
Axiom a Axiom Pro |
| Ideálne pre |
Plachetnice, RIB a menšie motorové člny |
| Typ |
Pulzná kompresia CHIRP v pevnej fáze s dopplerovským sledovaním cieľa |
| Rozsah Výkon |
24NM |
| Výkon |
Ľahký a ľahko sa inštaluje. Vynikajúci výkon na krátky a dlhý dosah. Detekujte ciele už vo vzdialenosti 18 stôp |
| Automatický režim vtákov |
Nie |
| MARPA Target Tracking |
Áno |
| RADAR | |
|---|---|
| Typ vysielača |
X-pásmový polovodičový vysielač s technológiou pulznej kompresie |
| Sledovanie cieľa |
Sledujte až 25 súčasných radarových cieľov |
| Pohotovostný režim |
Rotácia: OFF, Prenos: OFF, Wi-Fi: ON |
| Typ antény |
Patch Array |
| Hluk |
Menej ako 4 dB |
| Šírka lúča (nominálna) |
Horizontálne: 4,9°, Vertikálne: 20° |
| Polarizácia |
Horizontálne |
| Duplexer |
Cirkulátor |
| Vysielacia frekvencia |
9354 MHz až 9446 MHz |
| Frekvencia opakovania impulzov |
920 Hz až 5900 Hz |
| CHIRP dĺžky |
400 ns až 22 us |
| Šírka impulzov (3 dB) |
40 ns až 14,7 us |
| IF frekvencia |
26 MHz |
| Rýchlosť rotácie |
24 otáčok za minútu |
| Špičkový výstupný výkon |
20 W |
| SÚLAD | |
|---|---|
| Normy |
USA: 47CFR FCC časť 2 & časť 80 osvedčenie o schválení, Kanada: RSS138 Iss. 1 Certifikát o technickom prevzatí, Európska únia a EFTA: Smernica o rádiových zariadeniach 2014/53/EU Osvedčenie o názore, Austrália / Nový Zéland: Vyhlásenie ACMA o zhode úroveň 3 |
| ENVIRONMENTÁLNE | |
|---|---|
| Relatívna vlhkosť |
Až 95 % pri 35 °C (95 °F) |
| Ďalšie podmienky skladovania |
Skladujte vo zvislej polohe; neblokujte vetracie otvory na spodnej strane |
| Hodnotenie vodotesnosti |
IPx6 |
| Skladovacia teplota |
-25 °C až +70 °C (-13 °F až 158 °F) |
| Maximálna rýchlosť vetra |
100 uzlov |
| Prevádzková teplota |
-10 °C až +55 °C (14 °F až 131 °F) |
| FYZICKÉ | |
|---|---|
| Rozmery |
Výška: 209,5 mm (8,25 palca), Priemer: 541,0 mm (21,3 palca) |
| Hmotnosť |
5,6 kg (12,35 libier) |
